| 品牌：沃德 | 型号：FT44/FT14 | 材质：碳钢 |
| 连接形式：法兰 | 种类：浮球式 | 公称通径：10-150mm |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：德标 | 流动方向：单向 | 驱动方式：水力控制 |
| 零部件及配件：阀体 | 形态：杠杆式 | 类型(通道位置)：二通式 |
| 规格：DN10-DN150 |

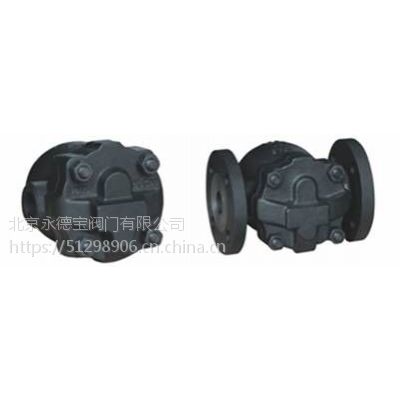

进口杠杆浮球式疏水阀FT14/FT44
一、工作原理
该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
1、当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排放出初始空气，实现快速启动。
2、当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。
3、当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），杠杆浮球随凝结水液位调节阀口（B），排出热凝水。
4、当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。
二、性能和优点
1、在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损最小化，自带自动排空气装置具有良好的排空气性能；
2、能够适应负荷及压力的快速及大幅度波动，因此是带自动温度控制的设备或制程疏水的选择；
3、带破蒸汽汽锁装置的杠杆浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的选择。
三、连续排水量表 公斤/小时（Kg/h）
FT14/FT44 DN15~25 疏水阀的工作压差（ΔΡ）.Kg/cm2 | |||||||||||||
bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | |
2K | 650 | 775 | 960 | 1125 | 1250 | ||||||||
7K | 370 | 460 | 610 | 700 | 790 | 925 | 1030 | 1400 | |||||
10K | 270 | 370 | 475 | 540 | 600 | 700 | 800 | 890 | 1000 | 1075 | |||
15K | 170 | 260 | 320 | 370 | 405 | 475 | 535 | 585 | 690 | 780 | 820 | 920 | |
FT14/FT44 DN32~50 疏水阀的工作压差（ΔΡ）.Kg/cm2 | |||||||||||||
bar kg | 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 7 | 9 | 10 | 12 | 15 | |
1K | 2450 | 3050 | 4375 | 5500 | |||||||||
2K | 1320 | 2270 | 2950 | 3650 | 1550 | ||||||||
5K | 1000 | 1300 | 1650 | 2300 | 3050 | 3550 | 4400 | ||||||
9K | 850 | 1100 | 1300 | 1700 | 2350 | 3250 | 3510 | 4200 | 4800 | ||||
12K | 750 | 950 | 1150 | 1500 | 1950 | 2500 | 3000 | 3400 | 4050 | 4300 | 4430 | ||
17K | 510 | 800 | 950 | 1350 | 1780 | 2250 | 2500 | 2850 | 3250 | 3600 | 3900 | 4200 | 4350 |
Δ注: ①表中的K值代表了相应压力下的阀座编号；
②压差是指疏水阀入口端与出口端的压力差；
③排量是指蒸汽凝结水在单位小时内连续排放的量。
