| 品牌：沃德 | 型号：WODE | 材质：碳钢 |
| 连接形式：法兰 | 种类：浮球式 | 公称通径：15-200mm |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：德标 | 流动方向：单向 | 驱动方式：水力控制 |
| 零部件及配件：阀体 | 形态：球式 | 类型(通道位置)：二通式 |
| 规格：DN15-DN200 |

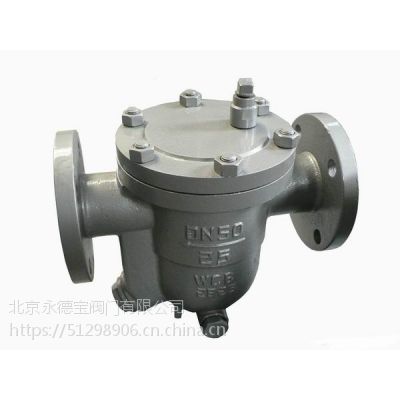

进口自由浮球式蒸汽疏水阀
一、自由浮球式蒸汽疏水阀产品介绍
德国沃德WODE进口自由浮球式蒸汽疏水阀是能将蒸汽管道内及供热设备中的凝结水及时排出，并组织蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
二、自由浮球式蒸汽疏水阀结构特点
液体膨胀式疏水阀能连续排水性能稳定，排水量大，漏汽率小，背压***。不锈钢空心自由浮球是阀门的主要部件，采用不锈钢高清度研磨的圆浮球。
内部零件，均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
三、自由浮球式蒸汽疏水阀主要零件材料和性能参数
零部件名称 | 材料 |
阀体、阀盖 | HT200、WCB、不锈钢 |
浮球 | 不锈钢 |
阀座 | 铬不锈钢 |
内置过滤网 | 不锈钢 |
垫片 | 不锈钢金属缠绕垫 |
性能参数 | |
***工用压力 | 0.01Mpa |
最小过冷度 | 0℃ |
节能效果 | 15～40% |
允许背压率 | 85% |
允许温度 | 425℃ |
四、自由浮球式蒸汽疏水阀技术参数表
公称通径 | 连接方式 | 使用压力 | 允许温度 | 外型尺寸 | 参考重量 | |||
L | H1 | H2 | W | |||||
15～25 | 螺纹承插焊 | 1.6、2.5、4.0 | 350 | 155 | 95 | 100 | - | |
32 | 270 | 110 | 135 | 172 | ||||
40 | 280 | 110 | 165 | 172 | ||||
50 | 290 | 110 | 165 | 172 | ||||
15 | 法兰 | 1.6、2.5、4.0 | 350 | 195 | 97 | 100 | 126 | |
20 | 195 | 100 | 101 | 130 | ||||
25 | 215 | 105 | 105 | 140 | ||||
25-32 | 法兰 | 1.6、2.5、4.0 | 350 | 270 | 110 | 135 | 172 | |
40 | 280 | 115 | 160 | 172 | ||||
50 | 290 | 115 | 160 | 172 | ||||
50 | 法兰 | 1.6 | 350 | 410 | 175 | 175 | 234 | |
65 | 410 | 175 | 175 | 236 | ||||
80 | 430 | 245 | 245 | 260 | ||||
100 | 430 | 255 | 255 | 265 | ||||
125-150 | 480 | 185 | 311 | 302 | ||||
五、自由浮球式蒸汽疏水阀连续排水量表 公斤/小时(kg/h)
15-25 | 疏水阀的工作压差(△P).kg/cm? | ||||||
kg | bar | 0.4 | 1 | 2 | 4 | 8 | 12 |
4K | 600 | 700 | 800 | 1100 | |||
8K | 500 | 600 | 700 | 770 | 900 | ||
12K | 400 | 450 | 500 | 550 | 680 | 800 | |
32-50 | 疏水阀的工作压差(△P).kg/cm? | ||||||||||
kg | bar | 0.4 | 0.6 | 0.8 | 1 | 2 | 4 | 6 | 8 | 10 | 16 |
4K | 1500 | 1600 | 1700 | 1900 | 2200 | 2600 | |||||
8K | 900 | 950 | 1100 | 1500 | 1600 | 1800 | 2100 | 2500 | |||
16K | 600 | 630 | 730 | 800 | 950 | 1300 | 1500 | 1600 | 1700 | 1900 | |
65-80 | 疏水阀的工作压差(△P).kg/cm? | ||||||||||
kg | bar | 0.4 | 0.6 | 0.8 | 1 | 2 | 4 | 6 | 8 | 10 | 16 |
4K | 3500 | 4000 | 4500 | 5000 | 5500 | ||||||
8K | 2300 | 2600 | 3200 | 3500 | 4100 | 5000 | 5500 | 5800 | |||
10K | 200 | 2300 | 2600 | 2900 | 3100 | 3900 | 4800 | 5300 | 5500 | ||
16K | 1800 | 2000 | 2200 | 2500 | 2900 | 3500 | 4000 | 4300 | 4500 | 5100 | |
注：①表中的K值代表了相应压力下的阀座编号；
②压差是指疏水阀入口端与出口端得压力差；
③排量是指蒸汽凝结水在单位小时内连续排放的量。
